桁架自动线是一种精准的自动化生产设备,其工作原理融合了机械结构、传动系统和控制系统的协同作用。以下为您详细拆解其运行逻辑:
一、核心结构组成
三维运动框架
笛卡尔坐标系布局:由X/Y/Z三轴直线导轨构成,X轴横移、Y轴纵移、Z轴升降,实现三维空间内任意点定位。
轻量化设计:采用铝合金型材或碳纤维材料,确保高速运动下的抗振性和稳定性。
驱动与传动系统
伺服电机+减速器:通过行星减速器或谐波减速器降低转速、提升扭矩,驱动负载能力可达数百公斤。
精密传动部件:
滚珠丝杠:用于Z轴升降,定位精度±0.01mm。
同步带/齿轮齿条:X/Y轴长距离传动,速度可达3m/s。
直线导轨:采用滚动摩擦设计,重复定位精度±0.02mm。
末端执行器
工装夹具:根据工件特性定制,如真空吸盘(平整表面)、气动卡爪(轴类零件)、电磁吸盘(金属件)。
传感器集成:配备压力传感器(夹持力控制)、视觉传感器(精确对准)。
二、控制逻辑与工作流程
控制系统架构
运动控制器:接收上位机指令(如PLC或工业PC),规划运动路径。
闭环反馈:通过光栅尺或磁栅尺实时检测位置,编码器监测电机转速,形成双闭环控制。
安全协议:急停按钮、电子围栏、碰撞检测算法,确保异常状态下0.1秒内停止。
典型作业流程
任务接收:从MES系统获取加工订单(如CNC机床上下料)。
路径规划:根据工件尺寸、机床布局,计算最优抓取/放置轨迹。
协同作业:与AGV小车、旋转台等设备联动,完成跨工位物料流转。
三、典型应用场景

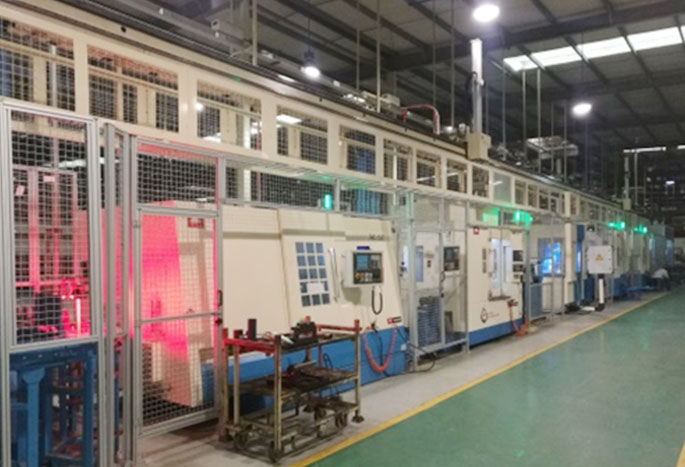

数控机床上下料
案例:汽车发动机缸体生产线,桁架自动线配合4台加工中心,实现“一拖四”无人化生产。
效益:减少人工干预90%,设备利用率提升45%。
仓储物流分拣
场景:电商仓库中,桁架机械手抓取货架商品至输送线。
技术亮点:结合3D视觉系统,实现不规则包裹的动态抓取。
新能源电池组装
应用:方形锂电池入壳、极耳焊接环节,替代人工搬运。
精度要求:定位误差<0.2mm,避免电芯损伤。
五、未来发展趋势
数字孪生技术:通过虚拟仿真优化运动轨迹,缩短部署周期。
AI视觉集成:采用深度学习算法,实现复杂工件的自适应抓取。
5G边缘计算:多桁架系统协同控制,构建柔性制造岛。
桁架自动线通过模块化设计和标准化接口,可快速部署于汽车、3C、新能源等行业,成为智能制造升级的关键载体。
